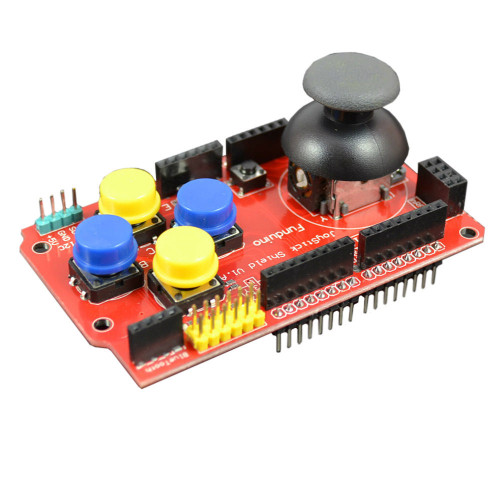

Arduino Joystick Shield

Arduino JoyStick Shield được thiết kế để kết hợp với Arduino như 1 tay cầm điều khiển chuyên nghiệp, Shield hỗ trợ 1 Joystick và 6 phím nhấn điều khiển linh hoạt, ngoài ra còn có các socket để thể gắn thêm các mạch như: NRF24L01+, LCD Nokia5110, Bluetooth HC-06, ngõ ra giao tiếp I2C,….

Sơ đồ chân kết nối:

• Mạch thu phát RF nRF24L01+: IRQ-D8 CE-D9 CSN-D10 MOSI-D11 MISO-D12 CLK-13
• Mạch thu phát Bluetooth HC-06: RXD-D1 TXD-D0
• Nút bấm – Button: A~D2 B~D3 C~D4 D~D5 E~D6 F~D7 X~A0 Y~A1 Key_Joystick~D8
• Màn hình Nokia 5110: 3V3 GND D13 D12 D11 D10 D9 3V3

Trên Arduino Joystick shield gồm có 7 nút nhấn:

– 4 nút điều khiển lớn

– 2 nút điều khiển nhỏ

– Và 1 cần điêu khiển Joystick 2 trục
